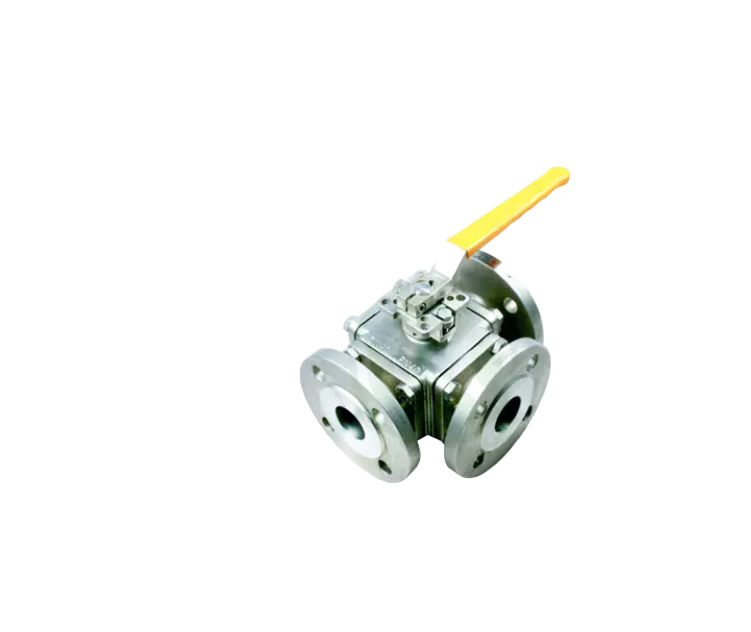

Van bi ba ngã mặt bích inox 304
Giới thiệu van bi ba ngã mặt bích inox 304 Q45F- 16P, Q44F-16P (loại L, loại T)
Van bi ba ngã mặt bích inox 304 Q45F / Q44F-16P có thể được chia thành ( loại L, loại T ) trong cấu trúc. Van bi ba ngã loại L được sử dụng để chuyển hướng dòng chảy của mỗi chất, có thể kết nối hai kênh vuông góc với nhau, và van bi ba ngã loại T được sử dụng để tách dòng trung bình, hợp nhất và chuyển hướng dòng chảy. Ba chiều hình chữ T có thể làm cho ba kênh giao tiếp với nhau hoặc làm cho hai trong số chúng giao tiếp với nhau. Van bi ba ngã mặt bích inox Q45F / Q44F-16F phù hợp với các đường ống của nhiều phương tiện khác nhau như nước, hơi nước, dầu, dầu truyền nhiệt, v.v., như kết nối và chuyển mạch, phân kỳ và hợp nhất, và đảo chiều.
Thông số van bi ba ngã mặt bích inox Q45F-16P, Q44F-16P (loại L, loại T):
- Các mẫu chung: Q45F-16P, Q44F-16P
- Đường kính danh nghĩa: DN15mm-DN300mm
- Áp suất danh nghĩa: 1.6MPa -6.4MPa Môi chất
- áp dụng: nước, khí, dầu, vv.
- Nhiệt độ áp dụng: -10 °C -400 °C
- Vật liệu thân van: thép đúc, thép không gỉ
- Tiêu chuẩn thiết kế: GB / T 12237 -1989, tiêu chuẩn kiểm tra API 608 : GB/T13927, API 598, JIS B 2003
- Tiêu chuẩn cấu trúc: GB / T12221-1989, JIS B2002, ASME 16.10
- Tiêu chuẩn mặt bích: GB / T911 3.1, JB / T 79, JIS B2002, ASME B16.10
Đặc điểm của van bi ba ngã mặt bích inox 304 Q45F-16P, Q44F-16P ( loại L, loại T ):
- Van bi ba ngã mặt bích inox loại Q44F 16P-L để chuyển đổi dòng môi chất, tạo hai kênh kết nối vuông góc với nhau, van bi loại L để chuyển hướng phương tiện và chuyển đổi dòng chảy hợp nhất.
- Van bi ba ngã mặt bích inox loại Q45F 16P T để chuyển hướng phương tiện và chuyển đổi dòng chảy hợp nhất. Ba chiều hình chữ T có thể làm cho ba kênh giao tiếp với nhau hoặc làm cho hai trong số chúng giao tiếp với nhau.
