THÔNG TIN SẢN PHẨM:

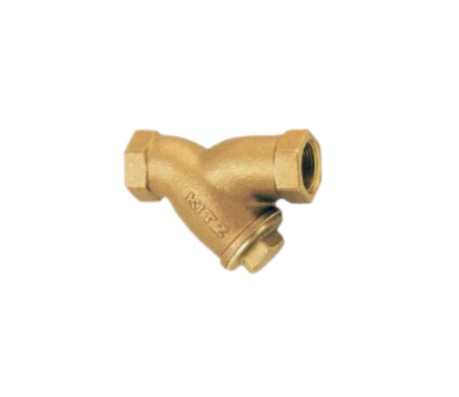

Y lọc đồng Kitz Y được làm từ chất liệu đồng thau. Van là loại van chuyên dùng để lọc rác, cặn bẩn bên trong đường ống. Van được lắp chủ yếu cho hệ thống máy bơm, nhà máy xử lý nước thải, nhà máy nước sạch. Y lọc đồng Kitz được kết nối bằng ren theo tiêu chuẩn BSPT nên rất thông dụng trên thị trường hiện nay.

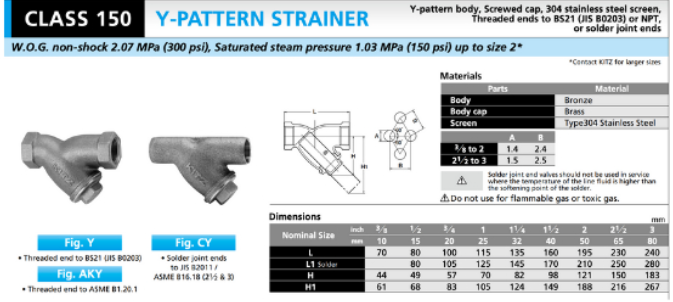

THÔNG SỐ KỸ THUẬT:
– Kết nối: Ren BSPT
– Thân: Đồng
– Nắp: Đồng
– Lưới lọc: Inox 304
– Áp lực: 16 bar
– Nhiệt độ làm việc: 100-170 độ C
– Kích thước: ½’’-2’’ (DN15-DN50)
Theo thiết kế, y lọc đồng Kitz rất đa dạng về kiểu kết nối như ren và mặt bích gồm có 3 bộ phận chính là: Thân van, nắp van và lưới lọc.
– Nắp van: Phần nắp van được kết nối với thân van thông qua các bulong, bộ phân giữ ở trong van. Bộ phận này có thể dễ dàng tháo lắp và vệ sinh.
– Thân van: Đây là bộ phận bọc bên ngoài có thiết kế hình chữ y, có thể được cấu tạo từ nhiều chất khác nhau như gang, đồng, thép, inox,… Thân van được lắp vào đường ống qua kết nối mặt bích nhằm đảm bảo dòng chảy lưu chất được kín, tránh tình trạng bị rò rỉ.
– Lưới lọc: Là bộ phận có nhiệm vụ là lọc rác và cặn bẩn trong hệ thống đường ống. Lọc lưới thường được sản xuất từ chất liệu thép không gỉ 304 và được lắp so với thân van 45°C. Hiện nay có hai loại lưới lọc được sử dụng phổ biến gồm: Lưới lọc đan và lưới lọc đục lỗ.
HƯỚNG DẪN LẮP ĐẶT:
Thông thường, y lọc đồng Kitz Y sẽ được lắp đặt tại vị trí ngang hay dọc so với tấm lưới lọc dốc xuống. Nhờ vậy mà nó có thể thu rác từ điểm thấp nhất. Nó cũng được lắp đặt ở hệ thống đường ống ngay sau máy bơm nhằm bảo vệ thiết bị khỏi các mảnh vụn trong đường ống. Lưu ý trong quá trình lắp đặt cần vệ sinh vị trí kết nối giữa đường ống và y lọc đồng Kitz cho sạch. Có thể sử dụng chất lỏng đi qua để xem khả năng lưu thông và tốc độ của dòng chảy ra sao, sau đó mới tiến hành lắp đặt.
– Với y lọc đồng Kitz nối ren cần lắp chính xác các mức ren với hệ thống đường ống hoặc phụ kiện đi kèm của y lọc đường ống.
– Đối với các đường ống dẫn hơi và khí, y lọc phải được lắp đặt sao cho bầu lọc nằm trên một mặt phẳng nằm ngang (ngăn tình trạng nước tích tụ ở bầu lọc ảnh hưởng tới quá trình hoạt động của máy, gây hỏng hóc).
– Đối với đường ống dẫn chất lỏng, y lọc sẽ được lắp đặt sao cho y lọc hướng xuống dưới theo chiều dọc (đảm bảo trong điều kiện dòng chảy thấp, các mảnh vụn và cặn bẩn không bị hút lại đường ống ngược dòng).
